3. 結果與討論

3.1 表面壓-面積等溫線分析

利用Kibron LB膜分析儀記錄的表面壓-面積(π-A)等溫線是表征單分子層成膜性能的重要依據。如圖1所示，C6DHQA和C16DMQA在氣-液界面均表現出典型的兩親性分子成膜特征。在較大的分子面積區域，表面壓接近于零，表明分子以氣態或氣-液擴張態存在；隨著滑障壓縮，表面壓逐漸上升，經歷液態擴張相和凝聚相，最終達到固態堆積相。

圖1 C6DHQA和C16DMQA的π-A等溫線(25℃)

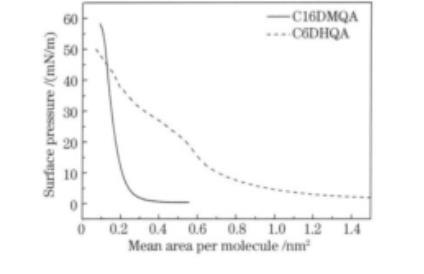

C16DMQA的等溫線整體向更大的分子面積方向移動，其極限分子面積(外推至表面壓為零時的面積)約為0.85 nm2/分子，明顯大于C6DHQA的0.62 nm2/分子。這一差異主要源于C16DMQA較長的十六烷基鏈在氣-液界面占據更大的空間。值得注意的是，C16DMQA的等溫線在高壓區(>30 mN/m)表現出更陡峭的斜率，表明其單分子層具有更高的壓縮模量和更好的膜穩定性。這歸因于長烷基鏈之間更強的疏水相互作用和范德華力，使分子在界面排列更加緊密有序。Kibron系統的高靈敏度傳感器(分辨率優于0.01 mN/m)能夠精確捕捉等溫線中的細微變化，為判斷膜相態轉變提供了可靠依據。

通過Kibron系統的精確控制，我們選擇在25 mN/m的表面壓下進行LB膜沉積。在此壓力下，兩種分子均處于穩定的凝聚相狀態，單分子層具有良好的機械強度和均勻性，有利于獲得高質量的轉移膜。

3.2 紫外-可見吸收光譜分析

圖2 C6DHQA和C16DMQA的紫外-可見吸收光譜

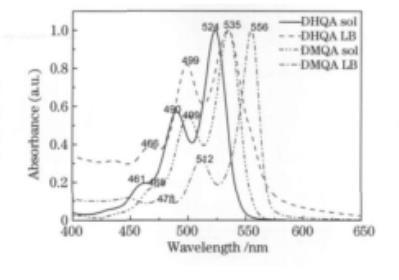

圖2(a)顯示了兩種化合物在氯仿稀溶液中的紫外-可見吸收光譜。C6DHQA在約520 nm處表現出喹吖啶酮母核的特征吸收峰，歸屬于S?→S?的π-π 電子躍遷。相比之下，C16DMQA的吸收峰明顯紅移至約535 nm，且吸收帶略微變寬。這種紅移現象表明，隨著烷基鏈長度的增加，分子的有效共軛程度或分子內電荷轉移特性發生改變，導致HOMO-LUMO能級間隔減小。長烷基鏈可能通過誘導效應或改變分子的平面性和電子云分布，影響喹吖啶酮母核的電子結構。

當形成LB膜后[圖2(b)]，兩種材料的吸收光譜均較溶液狀態發生明顯紅移。C6DHQA的LB膜吸收峰位于約545 nm，較溶液紅移約25 nm；C16DMQA的LB膜吸收峰位于約560 nm，較溶液紅移約25 nm。這種紅移現象是有機染料分子形成J-聚集體的典型光譜特征。J-聚集體是由分子以"頭-尾"方式排列形成的一維或準一維聚集體結構，其激子能級分裂導致吸收峰紅移和可能的窄化。

C16DMQA的LB膜吸收峰較C6DHQA進一步紅移約15 nm，且吸收帶明顯寬化。這表明在C16DMQA的LB膜中，J-聚集體的形成更為充分，分子間的激子耦合作用更強。長烷基鏈不僅增強了分子的疏水性，提高了在氣-液界面的穩定性，更重要的是，它通過調節分子的空間位阻和堆積方式，促進了分子間π-π相互作用的有效重疊，從而形成了更大尺寸或更有序的聚集體結構。

3.3 穩態熒光光譜分析

圖3 C6DHQA和C16DMQA在氯仿溶液(a)和LB膜(b)中的熒光發射光譜(激發波長480 nm)

熒光光譜研究揭示了分子激發態性質對環境變化的敏感性。在氯仿溶液中[圖3(a)]，兩種化合物均表現出強的黃綠色熒光發射。C6DHQA的熒光光譜呈現三個明顯的振動峰，分別位于約535 nm、575 nm和620 nm，與吸收光譜呈現良好的鏡像對稱關系。這種鏡像對稱性是有機熒光分子在稀溶液中表現為孤立單體行為的典型特征，表明激發態弛豫過程主要受分子內結構弛豫控制，分子間相互作用可以忽略。

C16DMQA溶液的熒光光譜同樣呈現三個振動峰，但整體紅移至約550 nm、590 nm和635 nm，與吸收光譜的紅移趨勢一致。值得注意的是，C16DMQA的熒光量子產率略低于C6DHQA，這可能與長烷基鏈引入的額外振動自由度導致的非輻射躍遷增強有關。

形成LB膜后[圖3(b)]，兩種材料的熒光特性發生顯著變化。首先，鏡像對稱關系被打破，LB膜的熒光光譜相對于吸收光譜的斯托克斯位移明顯增大，且振動結構變得不明顯。這種變化表明，在固態薄膜中，激發態能量弛豫過程受到分子間相互作用的強烈影響，激子可以在相鄰分子間發生遷移和能量轉移。其次，兩種材料LB膜的第三個熒光峰(長波方向)相對強度表現出顯著差異：C6DHQA的第三個峰相對較弱，而C16DMQA的第三個峰強度明顯增加，幾乎與第二個峰強度相當。

這種差異反映了不同烷基鏈長度對分子堆積方式和激發態動力學的影響。在C16DMQA的LB膜中，由于分子排列更緊密，分子間相互作用更強，可能形成了更多的陷阱態或激基締合物(excimer)發射中心，導致長波發射成分增強。同時，強耦合的J-聚集體可能產生新的輻射躍遷通道，改變了熒光光譜的相對強度分布。

3.4 時間分辨熒光光譜分析

表1 C6DHQA 和 C16DMQA 溶液及多層 LB 的熒光壽命和組分

時間分辨熒光光譜提供了關于激發態壽命和衰減動力學的詳細信息。在稀溶液中，C6DHQA和C16DMQA均表現出單指數衰減特征，熒光壽命分別為約21 ns和22 ns。這一數值與典型的喹吖啶酮類化合物相符，反映了孤立分子的本征輻射躍遷壽命。長烷基鏈的引入對單分子熒光壽命影響較小，說明在溶液中分子間距離足夠大，烷基鏈主要起溶解性調節作用，對核心發光單元的電子結構影響有限。

然而，當形成LB膜后，兩種材料的熒光衰減均呈現明顯的多指數特征，需要用三指數函數擬合才能獲得滿意的擬合效果。這種復雜的衰減動力學表明，在固態薄膜中存在多種不同微環境的激發態物種。快速衰減組分(τ? < 2 ns)可能來源于表面缺陷或無序區域的非輻射失活；中間組分(τ? ≈ 3-7 ns)可能對應于部分有序區域的激子輻射復合；慢衰減組分(τ? ≈ 12-18 ns)則可能與高度有序區域或孤立分子的發射有關。

特別值得注意的是，C16DMQA的LB膜平均熒光壽命(<τ> = 3.8 ns)明顯短于C6DHQA的LB膜(<τ> = 7.2 ns)。這種差異主要源于C16DMQA分子在基底上更緊密的排列和更強的分子間相互作用。長烷基鏈促進了分子在氣-液界面的緊密堆積，形成LB膜后，分子間距離減小，π-π堆積作用增強，導致激子擴散長度增加，更容易到達非輻射復合中心。同時，強耦合的J-聚集體可能產生超輻射效應或增加非輻射躍遷通道，進一步縮短激發態壽命。

此外，C16DMQA LB膜中第三個熒光峰(長波發射)對應的熒光壽命明顯短于前兩個峰，這與穩態光譜中觀察到的第三個峰相對強度增強的現象相呼應，支持了該發射來源于激基締合物或聚集態激發的假設。

3.5 烷基鏈長度對組裝行為的影響機制

綜合以上光譜研究結果，可以建立烷基鏈長度-組裝結構-光學性能的關聯機制。C16DMQA的長十六烷基鏈在氣-液界面提供了更強的疏水驅動力和范德華相互作用，使分子能夠以更緊密、更有序的方式排列。Kibron LB膜分析儀的高精度控制確保了這種有序結構能夠被有效轉移到固體基底上，形成高質量的X型LB膜。

在轉移后的LB膜中，長烷基鏈不僅作為"分子間隔基"調控喹吖啶酮母核之間的距離，還通過誘導分子采取特定的傾斜角度，優化了π-π軌道的重疊程度。這種優化的分子間相互作用促進了J-聚集體的形成，導致吸收光譜紅移和激子耦合增強。同時，緊密的分子堆積增強了激發態能量轉移和激子遷移，導致熒光壽命縮短和長波發射增強。

相比之下，C6DHQA的短己基鏈提供的疏水相互作用較弱，分子在氣-液界面的排列相對松散，形成的LB膜有序度較低，分子間距離較大，因此表現出較弱的聚集體效應和較長的熒光壽命。

4. 結論

本研究利用芬蘭Kibron公司先進的MicroTrough系列LB膜分析儀，成功制備了兩種烷基取代喹吖啶酮衍生物C6DHQA和C16DMQA的X型LB膜，系統研究了烷基鏈長度對其成膜行為和光學特性的影響。Kibron系統的高靈敏度傳感器(分辨率優于0.01 mN/m)、精確的滑障控制(速度范圍0.1-270 mm/min，精度0.1 mm/min)以及穩定的鍍膜機構，為獲得高質量的LB膜提供了可靠保障。

研究結果表明，C16DMQA由于長烷基鏈的疏水相互作用，在氣-液界面表現出更優異的成膜性能和更高的膜穩定性。其LB膜吸收光譜較溶液紅移約25 nm，證實了J-聚集體的形成；與C6DHQA相比，C16DMQA的LB膜吸收峰進一步紅移約15 nm，表明長烷基鏈促進了分子間更強的激子耦合。穩態熒光光譜顯示，溶液中熒光光譜與吸收光譜呈現鏡像對稱關系，而LB膜中這種對稱性被打破，且C16DMQA的第三個熒光峰相對強度顯著增強，反映了聚集態下復雜的激發態弛豫過程。

時間分辨熒光研究揭示，兩種材料在溶液中的熒光壽命約為21-22 ns，形成LB膜后分別縮短至7.2 ns和3.8 ns。C16DMQA更短的熒光壽命歸因于其分子在基底上更緊密的排列和更強的分子間相互作用，導致激子遷移和能量轉移過程增強。這些結果充分說明，通過調控烷基鏈長度可以有效控制喹吖啶酮衍生物的分子組裝行為和光電性能，為設計新型有機光電功能材料提供了重要思路。

本研究也展示了Kibron LB膜分析儀在有機光電材料研究中的重要作用，其高精度、高靈敏度和優異的穩定性，使其成為研究分子組裝行為和制備高質量LB膜的理想工具。未來工作將進一步利用該系統的模塊化優勢，結合原位光譜技術，深入探究LB膜的形成動力學和結構-性能關系。
